靜態雜訊邊限 Static Noise Margin(SNM)

• 最新消息
• ·
• 2021-03-09

衡陞科技近期使用Kleindiek 的nanoprober 來執行8根探針的 Static Noise Margin

本次使用28nm的樣品，使用衡陞科技的CR35B的探針，使用0.5KV

Static Noise Margin 可以協助判斷 Q & QB 之間連動是否正常

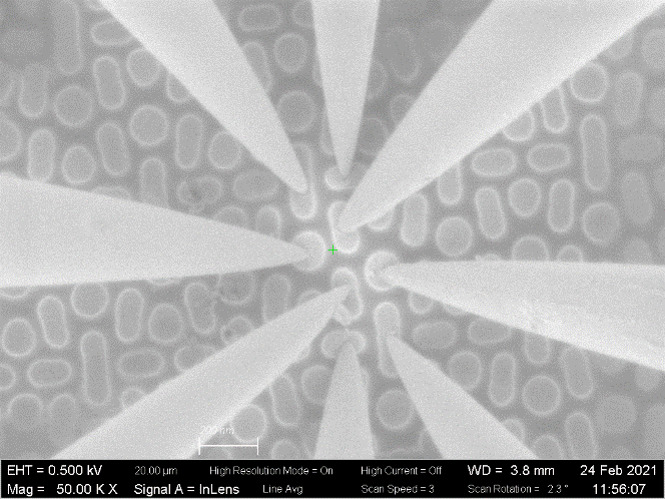

此案中，Vss1、 Vss2、 Vdd1、 Vdd2、 WL1、 BL1、 Q、 QB 共8個位置必須同時點針，並維持良好的接觸狀態直到量測結束

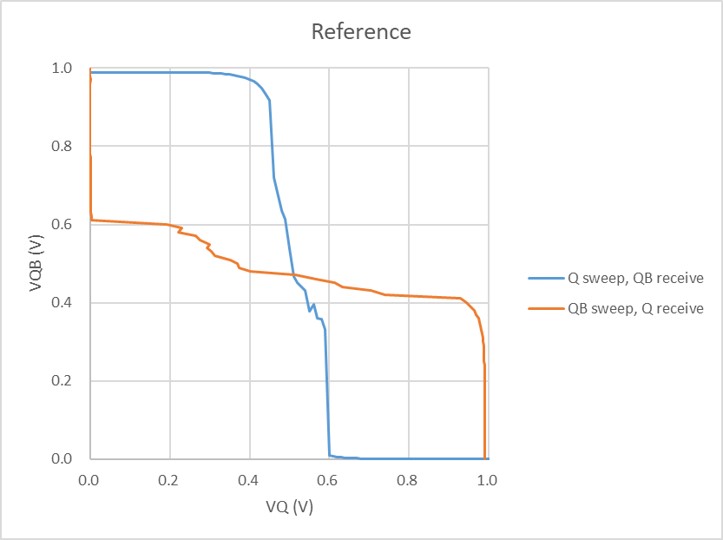

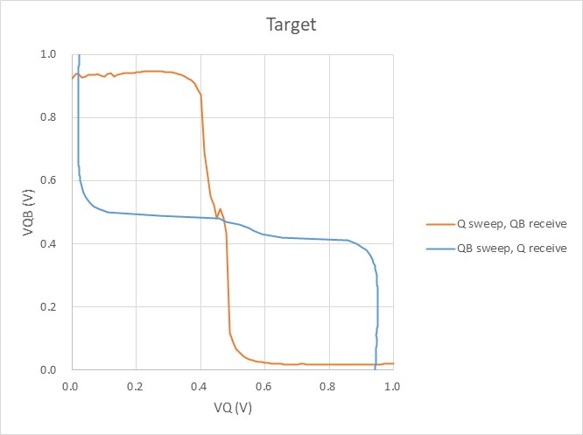

因此衡陞判斷為Reference 區擁有比Target 區更高的容錯率
